名称：倒流防止器（在线检修）

型号：DFZX741X-10/16Q/P

概述：倒流防止器（在线检修）是我九州官方网站官网操作说明自己设计并生产的一种主要用于城市供水等单位向有污染单位供水时严格限定管道中压力水只能单向流动的水力控制组合装置，它的功能是阻止管道中的介质倒流或虹吸倒流，减少污染。

特点：

•整体式设计，具有结构尺寸短、水头损失小、噪音低的特点。在流速为2.5m/s时水头损失分别为2.3-2.5m。

•进水口隔断腔设计，多级止回，阻止进水口压力波动性能升高，经试验测定可阻止进水压力在公称压力内的波动而不泄水。阻止非正常的排水现象（在下游不用水的工况下）。

•进水止回阀阀组、出水止回阀阀组及泄水阀阀组均单独装配在阀体内，可分别从阀体上拆除。

•内置泄水阀设计，产品无外面挂的配件和外面挂的配管。

•两级止回阀的流道设计，流阻小，启闭较快，可阻止背压突然升高对阀门及管道造成的破坏，具有静音功能，延长阀门的使用寿命。

•泄水阀的设计及泄水阀弹簧力的可调可使滴漏点数值与泄放点数值相近，因此有靠得住的安全值。

•运用减压原理与空气隔断原理阻止介质倒流，阻止虹吸倒流。

•人性化设计，产品可水平或立式安装，在线测试、在线检修。

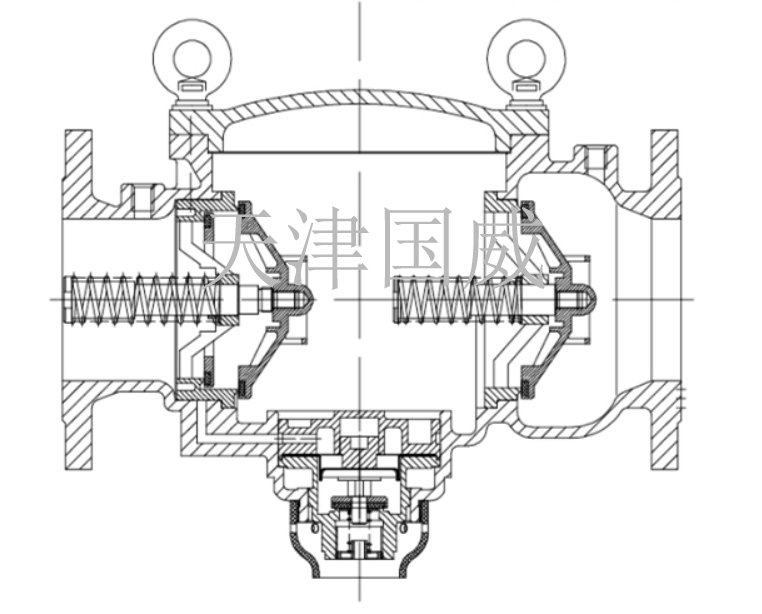

外形图

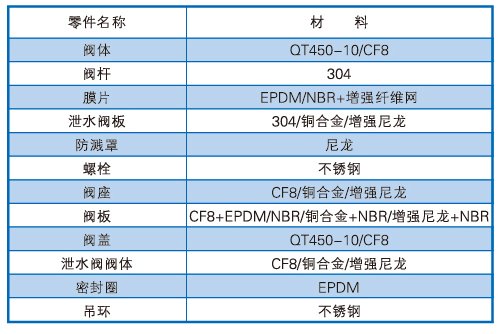

主要零部件名称及材质

连接尺寸表
